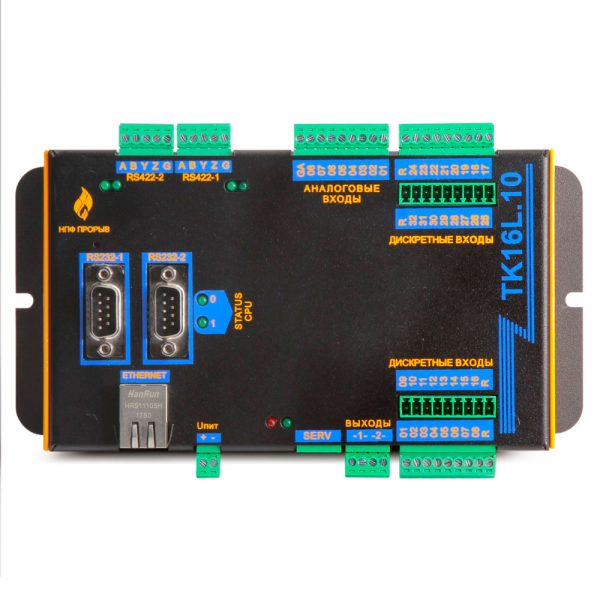

Контроллер терминальный ТК16L.10
- В наличии
32 дискретных входа, 8 аналоговых входов, 2 выхода телеуправления, 2 порта RS-422/485, 2 порта RS-232, порт Ethernet
Описание
Назначение
Терминальный контроллер ТК16L.10 предназначен для построения автоматизированных систем управления технологическими процессами (АСУ ТП), автоматизированных системы диспетчерского контроля и управления (АСУ/АСДУ/АДКУ), автоматизированных системы технического и коммерческого учёта электроэнергии (АСТУЭ/АСКУЭ/АИИС КУЭ). Обеспечивает сбор данных с дискретных и аналоговых датчиков, счётчиков электроэнергии и интеллектуальных полевых устройств, формирование сигналов телеуправления и передачу информации на сервер верхнего уровня. Базовая модель серии с максимальным числом встроенных входов — 32 дискретных и 8 аналоговых — без применения модулей расширения.
Рекомендуется для объектов с большим количеством контролируемых сигналов:
- групповые замерные установки;
- скважины;
- кустовые площадки нефтедобычи;
- объекты электроэнергетики с релейными сигналами и счётчиками электроэнергии;
- теплоэнергетические узлы учёта.
Устройство и принцип работы
Контроллер построен на базе высокопроизводительного промышленного микропроцессора с энергонезависимой памятью для хранения архивных данных и оперативной памятью для выполнения текущих задач.
Контроллер оборудован встроенным сторожевым таймером, часами реального времени, независимой системой обработки дискретных и аналоговых сигналов на базе выделенного микроконтроллера.
Обмен данными с устройствами нижнего уровня осуществляется через дискретные и аналоговые входы, дискретные выходы, а также по интерфейсам Ethernet, RS-485/422 и RS-232 с использованием разнообразных промышленных и прикладных протоколов. Связь с верхним уровнем — по Ethernet или через беспроводные каналы (GSM/GPRS, радиоканал УКВ-диапазона и др.) посредством внешнего модема.
Основные функции
- Сбор данных с дискретных и аналоговых датчиков, счётчиков электроэнергии и интеллектуальных устройств нижнего уровня.
- Формирование сигналов телеуправления на исполнительные механизмы.
- Накопление, предварительная обработка и хранение данных.
- Ведение журнала событий.
- Передача данных на сервер верхнего уровня по проводным и беспроводным каналам.
- Синхронизация времени по протоколам NTP/SNTP, с использованием опционального модуля GPS/ГЛОНАСС, с АПК Телескоп+ и от Радиосервера точного времени РСТВ-01-01.
- Синхронизация времени подключённых счётчиков и интеллектуального оборудования с системным временем контроллера.
- Организация защищённых каналов VPN (L2TP, IPsec, PVPN).
- Наращивание числа входов и выходов через модули расширения.
- Передача данных по радиоканалу УКВ-диапазона совместно с радиостанцией РТМ.16, шлюзом FX969 и модемом RS232-FX969.
Особенности и преимущества
- 32 дискретных входа и 8 аналоговых входов без модулей расширения — максимум в серии.
- Работа в качестве контроллера управления ГЗУ «Спутник».
- Питание 9–36 В DC — совместимость с аккумуляторными системами резервного питания.
- Масштабируемость входных, выходных каналов при подключении модулей расширения.
- Широкий диапазон рабочих температур −40…+60 °C.
- Алгоритм сжатия данных для повышения эффективной скорости передачи через радиостанцию, работающую в УКВ-диапазоне.
- Режим OPC UA и DA сервера — доступен по запросу.
- Хранение данных до 10 лет при отключении питания.
- Профиль нагрузки счётчиков не менее 45 суток.
- Наличие сертификата о поверке как средства измерения.
Каналы и способы передачи данных
- Ethernet 10/100 Мбит/с (RJ45).
- GSM/GPRS/EDGE, CDMA, VSAT, Wi-Fi, WiMAX, радиоканал УКВ-диапазона (через внешний модем).
- VPN: L2TP, IPsec.
- PVPN: защищённый виртуальный канал связи. Обеспечивает постоянную адресацию контроллеров в системе при использовании SIM-карт с динамическим IP — без выделенного адреса оператора и без модемного пула на сервере.
- Сервер ретрансляции: программный компонент, обеспечивающий ретрансляцию сообщений от устройств на Сервер сбора данных Телескоп+. Позволяет использовать GSM/GPRS-каналы с динамическим IP-адресом без организации модемного пула на сервере.
Поддерживаемые протоколы
Контроллер поддерживает широкий набор стандартизированных промышленных и прикладных протоколов передачи данных, включая протоколы опроса счётчиков электроэнергии (HTTP/HTTPS, FTP, Telnet, NTP/SNTP, SNMP, Modbus RTU, Modbus TCP, ГОСТ Р МЭК 61107, МЭК 61850-8-1, МЭК 62056 DLMS/COSEM, МЭК 60870-5-101, МЭК 60870-5-104, OPC DA, OPC UA)*. Возможна реализация нестандартных протоколов под конкретный проект.
* — Для уточнения способа реализации и лицензирования обращаться в службу технической поддержки по адресу электронной почты online@proryv.com.
Интерфейсы и входы/выходы
| Тип порта/канала | Количество | Характеристики | Подключение устройств |
|---|---|---|---|
| Ethernet | 1 | 10/100 BASE-T, RJ45 | ПК, Hub, Switch, Шлюз E-422, Шлюз FX969, Преобразователь RS-485 в Ethernet на 16 портов, Modbus-TCP-устройства, E4G, GSM-модемы, Радиосервер точного времени РСТВ-01-01 |
| RS-232 | 2 | — | Радиостанцией РТМ.16 через Модем RS232-FX969, GSM-модемы, Modbus-RTU-устройства (ГЗУ, станции управления, вычислители, расходомеры и т.д.) |
| RS-422/RS-485 | 2 | Гальванически изолированные, 1200–115200 бод | Счётчики электроэнергии, Modbus-RTU-устройства (ГЗУ, станции управления, вычислители, расходомеры и т.д.), модули расширения (ПИК А16, ПИК-16УМ1, ПИК-24М, ПИК-24МE, ПИК-24Т, ТМДА24, ТМУ3, БИИ), Оптические головки (RS-Ик, RS-Оп) |
| Аналоговые входы | 8 | 0–2,5 В / 0–20 мА, АЦП 12 бит, погрешность ≤10 мВ | Токовые датчики, датчики напряжения |
| Дискретные входы | 32 | 12–24 В, оптронная развязка 1500 В | «Сухой контакт», «открытый коллектор», счётчики импульсов |
| Телеуправление | 2 | DC 3 А / 30 В; AC 3 А / 220 В | Исполнительные механизмы |
| USB | — | — | — |
| Встроенный GSM/4G | — | — | — |
| Цветной дисплей | — | — | — |
Модули расширения
Контроллер поддерживает подключение модулей расширения и позволяет наращивать число входов/выходов без замены контроллера.
| Модуль | Описание |
|---|---|
| ПИК А16 | 16 аналоговых входов 0–20 мА (АЦП 12 бит), Modbus slave, RS-485 |
| ПИК-16УМ1 | 16 каналов ТУ (реле AC 250 В/5 А, DC 30 В/5 А), Modbus slave, RS-485 |
| ПИК-24М | 16 дискретных + 8 аналоговых входов (0–20 мА/0–2,5 В), Modbus slave, RS-485 |
| ПИК-24МE | 16 дискретных + 8 аналоговых входов (0–20 мА/0–2,5 В), Modbus slave, RS-485, Ethernet |
| ПИК-24Т | 8 дискретных + 8 аналоговых + 8 входов RTD (Pt100/Cu100, ГОСТ 6651-2009), RS-485 |
| ТМДА24 | 16 дискретных + 8 аналоговых входов (0–20 мА/0–2,5 В), Modbus slave, RS-485 |
| ТМУ3 | 1 канал ТУ (переменное напряжение до 250 В, ток до 2, А), 2 канала (постоянное напряжение до 60 В, ток до 2 А), Modbus slave, RS-485 |
| БИИ | 4 аналоговых входа (Ex), 1 вход RS-485 (EX), Modbus slave, RS-485 |
| Шлюз E-422 | 4 входа RS-485, Ethernet |
| Преобразователь RS-485 в Ethernet на 16 портов | 16 входов RS-485, Ethernet |
| Оптическая головка RS-Ик | 1 инфракрасный порт, RS-485 |
| Оптическая головка RS-Оп | 1 оптический порт, RS-485 |
Технические характеристики
| Параметр | Значение |
|---|---|
| Процессор | ARM совместимый |
| Операционная система | RTOS |
| ОЗУ (SDRAM) | 128 МБ |
| Флеш-память (FLASH) | 512 МБ |
| Флеш-память для архивов | 512 МБ |
| Хранение профиля нагрузки счётчиков | ≥ 45 суток |
| Хранение данных при отключении питания | 10 лет |
| Погрешность хода часов (без синхронизации) | ±3 с/сутки |
| Напряжение питания | 9–36 В DC |
| Потребляемая мощность | ≤ 5 Вт |
| Резервное питание | Нет |
| Рабочая температура | −40 … +60 °C |
| Влажность | ≤ 95% при 35 °C |
| Степень защиты | IP52 / IP55 (в составе шкафа) |
| Габаритные размеры | 102 × 202 × 45 мм |
| Масса | ≤ 0,8 кг |
| Монтаж | На стену, на DIN-рейку |
| MTBF (среднее время наработки) | 55 000 ч |
| Рекомендуемое количество счётчиков на один канал | не более 16 |
| Рекомендуемое количество устройств на один канал RS-422/RS-485 | не более 128 |
| Совместимость с программным обеспечением верхнего уровня | Программный комплекс Телескоп+, Телескоп+ система коммерческого учета электроэнергии |
Метрологические характеристики
| Параметр | Значение |
|---|---|
| Регистрация в Госреестре СИ | № 39562-13 |
| Свидетельство об утверждении типа | RU.C.34.004A № 53320 от 18.12.2013 |
| Срок действия сертификата | до 29.10.2029 |
| Количество аналоговых входов | 8 |
| Диапазон входного напряжения | 0…2,5 В |
| Диапазон входного тока | 0…20 мА |
| Разрядность АЦП | 12 бит |
| Предел допустимой погрешности при измерении электроэнергии и средней получасовой мощности с помощью многофункциональных электросчетчиков, подключенных по цифровым измерительным каналам | ±1 ед. мл. разряда измеренной величины |
| Погрешность хода часов при внешней синхронизации по сигналам точного времени | не более ±2 с |
| Погрешность хода часов без внешней синхронизации | ±3 с/сутки |
| Сохранность данных при отключении питания | не менее 10 лет |
| Профиль нагрузки счётчиков | не менее 45 суток |
| Целостность данных | подтверждается контрольной суммой |
| Погрешность ПО | не создаёт дополнительных погрешностей (вычисления с плавающей точкой, дискретность 2⁻⁷⁰…2⁻¹²) |
Резервирование
| Параметр | Описание |
|---|---|
| Резервное питание | Нет |
| Резервирование Ethernet | Не предусмотрено (1 порт Ethernet) |
| Резервирование сотового канала | Нет |
Программирование и настройка
| Параметр | Описание |
|---|---|
| Программирование логики* | Редактор скриптов (C#), SDK (C/C++), ISAGRAF (ГОСТ Р МЭК 61131-3-2016) |
| Программа конфигурирования | Программа конфигурации ТК16L/E-422 (ConfigTK16L) — визуальный редактор конфигурации, настройка протоколов, опрос устройств |
| Веб-интерфейс | Веб-интерфейс ТК16L/E-422 — доступ с любого ПК, просмотр и управление без установки ПО |
* — Предоставление функционала осуществляется на основании приобретения дополнительной лицензии в соответствии с условиями Лицензионного соглашения. По вопросам технической реализации и интеграции следует обращаться в службу технической поддержки по адресу электронной почты online@proryv.com.
Коммуникационные возможности
 |
 |
 |
Документация ТК16L.10
- Организация работы с ТК16L как с OPC UA сервером. Руководство пользователя
- Программа конфигурации. Руководство пользователя
- Веб интерфейс. Руководство пользователя
- Веб интерфейс. Обучающий видеоролик
- Отчет по результатам тестирования ПО для ГЗУ "Спутник" на месторождениях ОАО «Самаранефтегаз»

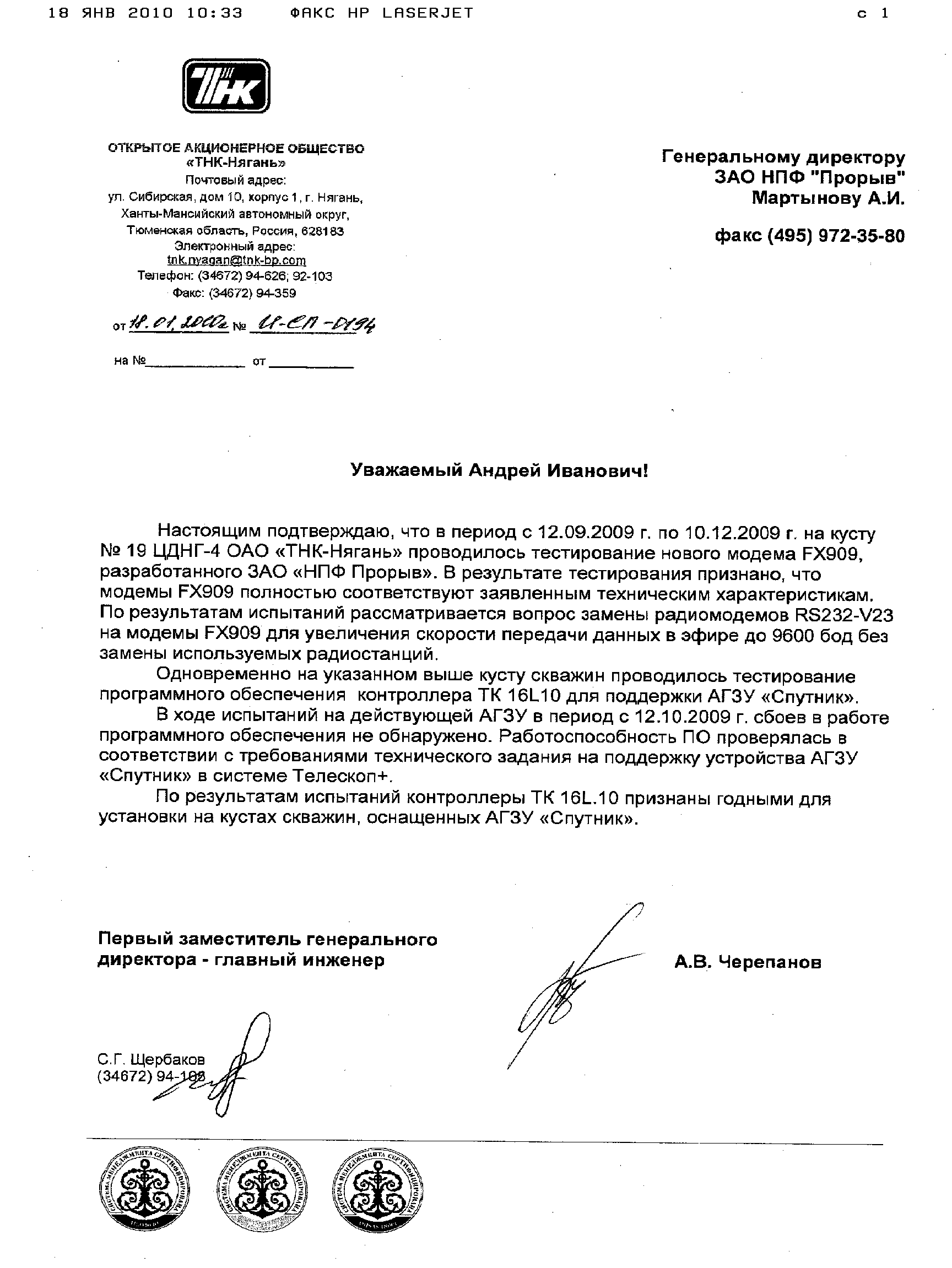

- Отчет по результатам испытаний ПО для ГЗУ "Спутник" (ОАО «ТНК-Нягань»)
Для контроллеров
- Программа конфигурации TK16L/E-422 (ConfigTK16L.zip) версия 1.4.39 (История версий)
- Программа работы со счетчиками (EnergyView.zip) версия 3.9 (История версий)
- Виртуальные порты (TK16L_Virtual_Ports.zip) версия 2.7.1 (История версий)
- Редактор скриптов(ScriptStudio.zip) версия 2.1.1 (История версий)
- OPC HDA сервер(HDASrvInstall.zip) версия 1.3.0 (История версий)
ТК16L.10/ТК16L.11/ТК16L.14
- Образ ОС (E422-GSM_RSTV_TK101114_OS71_9.zip) версия 71.9 (История версий)
- Образ ОС (UNI7_REV5_AUTO.zip) версия 7.5 (История версий)
- Образ ОС (UNI6_REV7.zip) версия 6.7 (История версий)
- Какую версию ОС выбрать?
- Базовое ПО (TK16L-1_57_AUTO.zip) версия 1.57 (История версий)
- Базовое ПО с поддержкой ГЗУ Спутник (TK16L-1_57_AUTO_GZU.zip) версия 1.57 (История версий)
